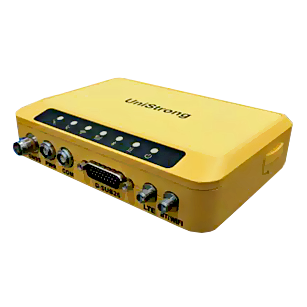

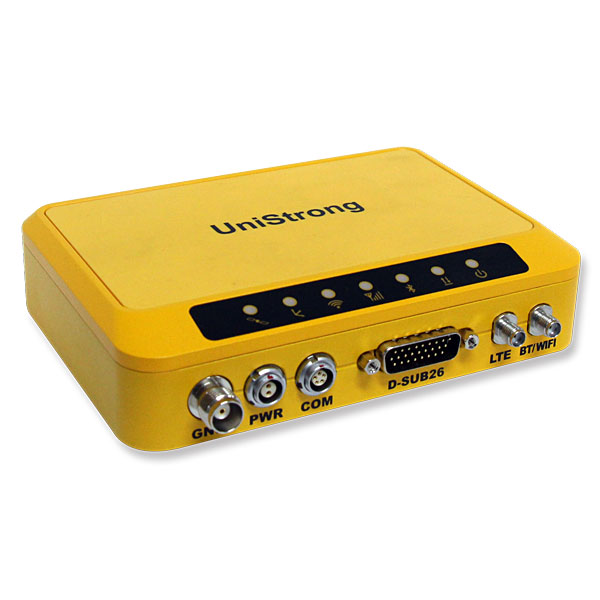

高精度GNSS定位终端-MG10 Pro

产品型号:MG10 Pro
MG10 Pro高精度GNSS定位终端具有体积小巧、功能齐全、接口丰富等特点,可用于工程、监控等用途的高精度GNSS接收机,具有体积小、功能齐全、接口丰富等特点,适合车辆监控、工程检测、自动化数据采集等项目应用。

  MG10 Pro高精度GNSS定位终端具有体积小巧、功能齐全、接口丰富等特点,可用于工程、监控等用途的高精度GNSS接收机,具有体积小、功能齐全、接口丰富等特点,适合车辆监控、工程检测、自动化数据采集等项目应用。

Linux 智能化平台
MG10采用Linux智能平台进行开发,支持多进程任务管理,支持通过WebUI对接收机进行设置和管理。

支持自定义坐标系统输出
设备内置坐标转换算法,可以根据用户需求输出经纬度坐标或平面投影坐标,二次开发方便高效。

丰富的接口
支持RS232/485串口、PPS接口、USB、EVENT、CAN等接口,可方便与其它设备同步及连接汽车的CAN总线接口,进行深度控制的开发。

全频段卫星信号跟踪,支持单北斗解算
设备支持BDS B1/B2/B3、GPS L1/L2/L2C/L5、GLONASSL1/L2等全频段卫星信号跟踪,并支持单北斗系统解算,保障测量数据的高安全性和可靠性。

移动互联
内置全网通4G网络模块,支持中国电信/移动/联通,2/3/4G网络,可实时回传作业数据或位置信息,实现高精度移动互联,内置WiFi支持AP及Client模式,支持WiFi一秒快速切换。

全球单机厘米级定位
MG10PRO全球厘米级单机定位,在海洋、沙漠等无公网信号的区域也能有效保障定位精度。

坚固可靠的结构设计
MG10采用铝合金外壳设计,结合合众思壮多年专业产品开发经验,能够抵抗1.5米的自由跌落以及实现IP67的防尘防水等级。 内部结构设计简洁且模块化,确保在车载、航空等恶劣振动工作条件下的正常运行。

多种数据输出方式
支持网络、移动网络、蓝牙、Wi-Fi、串口等方式输出定位数据,数据获取简单高效。

产品型号 GNSS单频接收终端-MG10 Pro
性能指标 详细参数
GNSS性能 通 道 数 394通道
接收类型 GPS L1\L2\L2C、GLONASS G1\G2、BeiDou B1\B2\B3
SBAS跟踪 3通道,并行跟踪
更新速率 5Hz标准(可选10Hz或20Hz)
授时精度 20ns
RTK水平精度 水平:10mm + 1ppm
高程:20mm + 2ppm
SBAS水平精度 水平:1.2m,高程:2.5m
WAAS水平精度 水平:0.3m,高程:0.6m
中国精度定位 4cm (RMS) 使用H10服务
15cm (RMS) 使用H30服务
50cm (RMS) 使用H100服务
温 启 动 <30s
热 启 动 <10s
重捕获时间 <1s
最高速度 1850km/h
最大高度 18288m
电气性能 输入电压 10V-28V直流宽压输入(超限10%正常工作)
物理指标 重  量 待定
尺  寸 150mm*105mm*34mm
工作温度 -30℃到+65℃
存储温度 -40℃到+80℃
防护等级 IP66
跌  落 抗1.5米跌落(混凝土硬地)
振  动 50Hz, 0.3mm, 5mins
数据接口 移动网络 4G全网通通讯模块
蓝  牙 2.1EDR
WLAN WIFI IEEE 802.11 b/g/n
有线端口 DB9接口:全功能RS232串口
D-SUB 26接口:
两个RS485/RS232串口(可编程)
1个USB2.0 DEVICE接口
1个1PPS输出接口
1个EVENT接口
1个CAN接口
2芯雷莫接口:电源输入
TNC接口:外接GNSS天线
SMA1:4G天线接口
SMA2:BT/WIFI天线接口
SIM卡座、TF卡座
人机接口 指 示 灯 PWR、SAT、INS、WLAN、4G、DIFF
其  他 操作系统 Linux
处 理 器 AM335X Sitara ARM Cortex-A8
内  存 512MB内存+4GB存储
扩展支持 32GB
