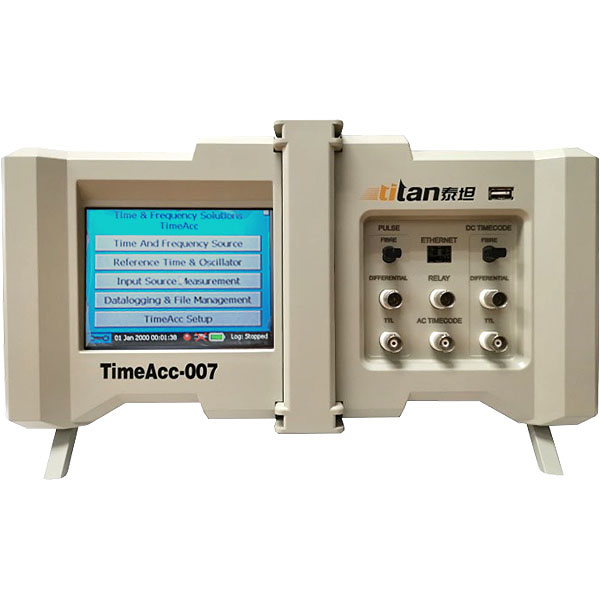

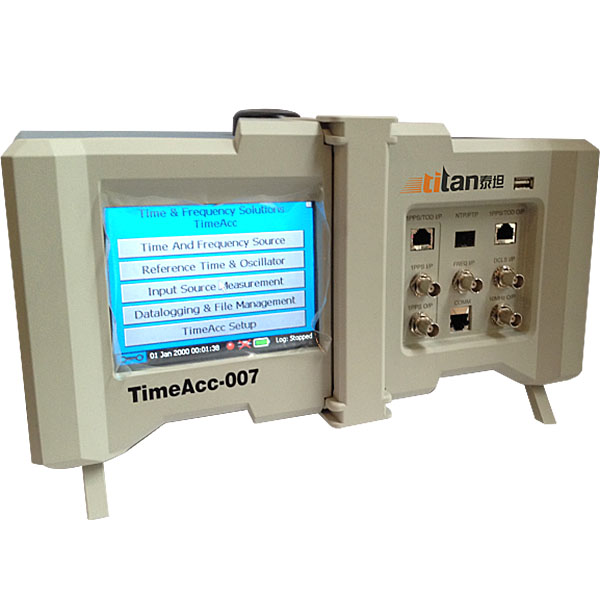

时间综合测量仪-TimeAcc-007

产品型号:TimeAcc-007
TimeAcc-007可直接测量脉冲、B码、串口报文、1PPS+TOD、SyncE、E1、2048KHz、10MHz、NTP/PTP等时间频率信号,具有纳秒级测量准确度,内置天线、锂电池、真彩触摸屏显示屏、winCE操作系统,主要用于时钟设备的检定、标

  TimeAcc-007是上海泰坦通信工程有限公司研制的一款时间综合测量仪,主要用途有时间准确度测量、频率信号测量(TIE/MTIE/TDEV等)、电信网络传输时延性能分析、网络内时钟准确度监控、用于检定、标校其它的时钟设备、用于检定其它的时间仪表、用于测量网络时延、用于测量PDV。测量仪可选配内置铷钟或晶体钟,通过外置或内置天线锁定北斗或GPS后,可提供分辨率为0.2ns、优于25ns的时间准确度测量。TimeAcc-007还可输出各类时频信号作为基准参考给用户使用如1PPS(TTL)/DCLS(差分)1PPM(TTL)/DCLS(TTL)、IRIG-B(AC)/10MHz/1PPS+TOD等。

  仪表的严谨往往体现在设计师对各类接口的选择。TimeAcc-007独有的抗干扰接头,确保测量结果的真实可靠。对于网络接口,SFP可以适应不同现场对光/电、百兆/千兆的需要。

  当前,部分国家级的计量机构、科研机构都使用TimeAcc-007作为标准仪表去测量其它时钟设备和时间频率仪器。主要用户有中国计量院、中国国家授时中心、中国泰尔实验室、国家工信部计量中心、国家广电总局广播科学研究院、中国移动研究院、中国联通研究院、中国电科院等。

产品特点:
● 测量结果可信!每台仪表出厂时都采用共视溯源标校过
● 测量准确度高(5ns测量准确度,0.2ns分辨率)
● 多种内置振荡器可选。不管选用铷钟还是晶体钟,都不影响测量指标
● 可测量各种类型时间/频率信号
● 具有“快照”功能,完美保存重要数据
● 支持实时记录测量数据
● 内置可长达一个月数据的存储器
● 可使用外置天线,也可通过内置天线接收卫星信号,应用灵活,真正的便携式高准确度时间综合测量仪,免去怀抱电缆和安装电缆的不便
● 多种参考源可选:北斗、GPS、1PPS+10MHz
● 测量信号模块可选,满足不同用户使用
● 能直接测量网络的不对称
● 内置电池,后备时间长达3-6小时
● 具备电缆时延自校和补偿功能,极大地提高测量准确度
● 采用SFP接口测量网络信号,特别方便应对现场不同类型的接口需要
● 支持软件升级

时间信号测量准确度
1PPS/PPM/PPH ±5ns,分辨率0.2ns
1PPS+TOD ±5ns,分辨率0.2ns
IRIG-B(DC) ±5ns,分辨率0.2ns
RS232 ±1us,分辨率100ns
RS422/485 ±1us,分辨率100ns
NTP/SNTP ±25ns,分辨率0.2ns
PTP ±5ns,分辨率0.2ns
频率信号测量
准 确 度 1E-12,分辨率200ps
Averaging Time Mod σy(T)
1s 5E-10
10s 5E-11
100s 5E-12
1000s 1.5E-12
10000s 8E-13
测量接口
1PPS/PPM/PPH BNC同轴接口、阻抗50欧姆
1PPS+TOD RJ45、DB9+BNC同轴接口
IRIG-B(DC) BNC同轴接口、阻抗50欧姆
RS232 DB9
RS422/485 DB9
NTP/SNTP RJ45以太网口、SFP接口
PTP RJ45以太网口、SFP接口
环境指标
工作温度 0°C ~ +45°C
存储温度 -5°C ~ +50°C
湿  度 95%无冷凝
电源指标
电  压 交流/直流 96~235V
功  率 ≤50W
机械特性
尺  寸 350mm×260mm×150mm(长×宽×高)
重  量 5Kg
状态灯显示 电源,GNSS信号锁定,差分信号锁定,DGNSS定位
天线接头 BNC母头,直型
可选的外部基准:GPS、GPS/北斗双模、1PPS/10MHz
可选的内部时钟:超高性能铷钟、SA.35m、SA.33m、SA.31m、HQ-OCXO、OCXO
可选的测量功能模块:NTP、PTP、E1、周波、移动1PPS+ToD、SyncE、GOOSE
可选的输出模块:移动1PPS+ToD、eNTP、PTP、E1
可选的测量接口模块:SFP、光脉冲
